定位销大头锥角型标准型圆型

条件筛选：

型号

标准型

形状选择

圆型

参数选型：

材质

请选择

SKS3 SUS440C SUS303

硬度

请选择

53HRC 58-61HRC 58-61HRC/镀层硬度750HV

表面处理

请选择

镀硬铬无

D公差

请选择

M P G H

P公差

请选择

M P G H S

产品选型：

请选择

2 3 4 5 6 8 10 12 13 16 20

（2~30/0.01）

（2~40/1）

（2~20/0.1）

（0.5~10/0.1）

请选择

15 30 45 60

生成型号：

清空

订购数量：

- +

PCS

查询

订购数量超出100000000时，请点击【转报价单】以便获取更优惠价格

未税单价￥0.00未税总金额￥0.00发货天数天在线报价

转报价单加入购物车

我们承诺：

诚信保障

公平交易

品质认证

在线咨询

此产品属于定制，请联系客服

产品参数
可选加工参数

暂未有详细信息

请按照选型步骤①-⑨选择型式和参数后进行订购。

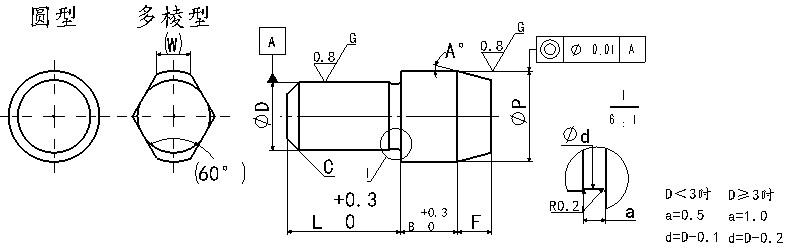

订货举例：型式（①Type.②D公差.③P公差.④D）-⑤P-⑥L-⑦B-⑧F-⑨A

JAUKHR2-P2-L2-B2-F1-A15

JAVKHRGM2-P2-L2-B2-F1-A15

Type		相当材质	表面处理	硬度
圆型	多棱型	相当材质	表面处理	硬度
JAUKR	JAVKR	SKS3	/	58-61HRC
JAUKRG	JAVKRG	SKS3	镀硬铬	58-61HRC/镀层硬度750HV
JAUCR	JAVCR	SUS440C	/	53HRC
JAUS	JAVS	SUS303	/	/

!D=P时（1）圆型不带退刀槽并且B和L的公差为±0.3。

（2）多棱型带退刀槽，退刀槽尺寸为参考值。

Type

D公差选择

P公差选择

P
指定单位0.01mm

L
指定单位1mm

B
指定单位0.1mm

F
指定单位0.1mm

A
选择

（W）

圆型

多棱型

JAUKR
JAUKRG
JAUCR
JAUSS

JAVKR
JAVKRG
JAVCR
JAVSS

M
P
G
H

M
P
G
H
S

2.00~4.00

2~6

2.0~10.0

0.5~10.0

15
30
45
60

0.5

1.2

3.00~6.00

3~6

0.5

1.5

4.00~7.00

4~8

1.8

5.00~8.00

5~10

2.2

6.00~10.00

6~12

2.0~12.0

8.00~13.00

8~16

2.0~15.0

1.5

3.5

10.00~15.00

10~20

3.0~20.0

12.00~16.00

12~24

3.0~20.0

13.00~18.00

13~26

5.0~20.0

5.5

16.00~25.00

16~32

5.0~20.0

20.00~30.00

20~40

5.0~20.0

D或P	D、P公差选择
	M	P	G	H	S
	m6	p6	g6	h7	/
2.00-3.00	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	0 -0.010	0 -0.01
3.01-6.00	+0.012 +0.004	+0.02 +0.012	-0.004 -0.012	0 -0.012
6.01-10.00	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	0 -0.015
10.01-18.00	+0.018 +0.007	+0.029 +0.018	-0.006 -0.017	0 -0.018
18.01-30.00	+0.021 +0.008	+0.035 +0.022	-0.007 -0.020	0 -0.021
