Type | 相当材质 | 硬度 | 表面处理 | 附件 | ||||
L尺寸固定型 | L尺寸指定型 | |||||||
AHOTHRY | AHOTHRYF | S45C | 40~45HRC | 四氧化三铁保护膜 | 2个开口销 | SUS304 | ||
/ | AHOSSF | SUS304 | / | / | ||||
AHOCHRF | SUS440C | 45~50HRC |

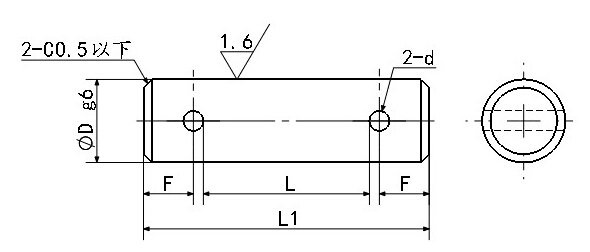

Type | D公差(g6) |
L 指定单位为0.1mm |
L1 | F | d | 附件开口销 | ||||
AHOTHRYF AHOSSF AHOCHRF |
3 |
-0.002 -0.008 |
5.0~50.0 | L+4.8 | 2 | 0.8 | d0.7-L8 | |||
4 |
-0.004 -0.012 |
L+6 | 2.5 | 1 | d0.9-L10 | |||||
5 | 10.0~70.0 | L+7.2 | 3 | 1.2 | d1.0-L10 | |||||
6 | 10.0~100.0 | L+8.6 | 3.5 | 1.6 | d1.4-L10 | |||||
8 |
-0.005 -0.014 |
L+10 | 4 | 2 | d1.8-L12 | |||||
10 | 15.0~100.0 | L+12.5 | 5 | 2.5 | d2.3-L15 | |||||
12 |
-0.006 -0.017 |
L+15.2 | 6 | 3.2 | d2.9-L20 | |||||
15 | 25.0~100.0 | L+18 | 7 | 4 | d3.7-L20 | |||||
16 | d3.7-L25 | |||||||||
20 |
-0.007 -0.020 |
30.0~100.0 | L+22 | 8.5 | 5 | d4.6-L35 | ||||
25 |
