型号 | 材质 | 表面处理 |
AXAXTY | S45C | 四氧化三铁保护膜 |
AXAXTN | 无电解镀镍 | |
AXAXS | SUS303 | - |

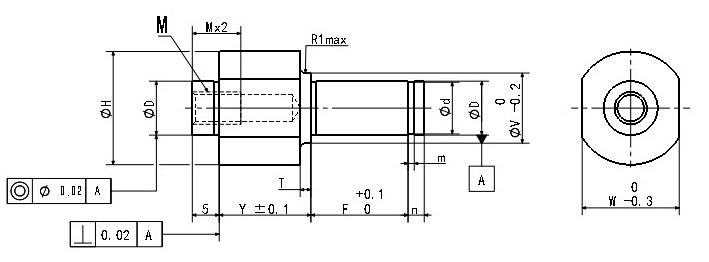

型号 | D(g6) | 指定单位1mm |
M 粗牙螺纹 |
E | H | W | d | m | n | |||||
Y | F | T | 基准尺寸 | 公差 | ||||||||||
6 |
-0.004 -0.012 |
4~60 | 5~75 | 1、3、5 | M3 | 8 | 14 | 12 | 5 |
+0.075 0 |
0.7 | 2 | ||
AXAXTY | 8 |
-0.005 -0.014 |
M4 | 10 | 17 | 14 | 7 |
+0.09 0 |
0.9 | 3 | ||||
AXAXTN | 10 | 2、5、8 | M6 | 13 | 21 | 18 | 9.6 |
0 -0.09 |
1.15 | |||||
AXAXS | 12 |
-0.006 -0.017 |
10~100 | M8 | 15 | 24 | 21 | 11.5 |
0 -0.11 |
4 | ||||
15 | 18 | 28 | 25 | 14.3 | ||||||||||
20 |
-0.007 -0.02 |
4~75 | 24 | 36 | 32 | 19 |
0 -0.12 |
1.35 | 5 | |||||
25 | 29 | 43 | 38 | 23.9 | ||||||||||
30 | 34 | 50 | 44 | 28.6 | 1.65 |
