金属轴环普通级内外径公差选择尺寸自由指定型

条件筛选：

型号

普通级内外径公差选择

尺寸选择

尺寸自由指定型

参数选型：

材质

请选择

S45C SUS303

表面处理

请选择

无电解镀镍四氧化三铁保护膜无

D公差

请选择

G H N X

P公差

请选择

H N X

产品选型：

（3~58/0.5）

请选择

5 5.5 6 6.5 7 7.5 8 8.5 9 9.5 10 10.5 11 11.5 12 12.5 13 13.5 14 14.5 15 15.5 16 16.5 17 17.5 18 18.5 19 19.5 20

（10~100/0.1）

生成型号：

清空

订购数量：

- +

PCS

查询

订购数量超出100000000时，请点击【转报价单】以便获取更优惠价格

未税单价￥0.00未税总金额￥0.00发货天数天在线报价

转报价单加入购物车

我们承诺：

诚信保障

公平交易

品质认证

在线咨询

此产品属于定制，请联系客服

产品参数
可选加工参数

暂未有详细信息

请按照选型步骤①-⑥选择型式和参数后进行订购。

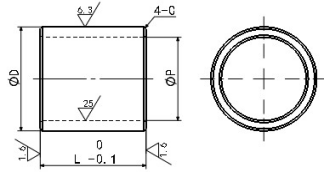

订货举例：型式 ①Type.（②D.③P公差选择）-④P-⑤D-⑥L

ZJWDTY-GH-P10.0-D25-L50.5

型号	材质	表面处理
ZJWDTY	S45C	四氧化三铁保护膜
ZJWDT		-
ZJWDTN		无电解镀镍
ZJWDS	SUS303	-

D=16以下时，C0.2 D=16.5以上时，C0.5

型号

D公差选择

P公差选择

指定单位0.5mm

指定单位0.1mm

ZJWDTY
ZJWDT
ZJWDTN
ZJWDS

G
H
N
X

H
N
X

3.0~58.0

（P≤D-2）

5.0~10.0(指定单位0.5mm）

10.0~64.0

10.5~20.0(指定单位0.5mm）

10.0~100

L≤Px8

21~60（指定单位1mm）

！D.P公差选择了G或H时，适用D≤9.此时，P的指定范围如下表示

D	P
9~30	D-P≤6
31~60	D-P≤12

！P和全长的加工极限 L≤Px8 ！D.P公差选择H时，P≤8、L≤Px4时带有中间退刀槽

D	D公差选择
	G	H	N	X
	g6	h7
5.0~8.5	-	-	-0.1 -0.3	0 -0.2
9.0~10.0	-0.005 -0.014	0 -0.015
10.5~18.0	-0.006 -0.017	0 -0.018
18.5~30	-0.007 -0.020	0 -0.021
31~50.0	-0.009 -0.025	0 -0.025
51~60	-0.010 -0.029	0 -0.030

P	P公差选择
	H	N	X
	h7	-	-
3	+0.01 0	+0.3 +0.1	+0.2 0
3.5~6.0	+0.012 0
6.5~10.0	+0.015 0
10.5~18.0	+0.018 0
18.5~30.0	+0.021 0
30.5~50.0	+0.025 0
50.5~58.0	+0.030 0
