型号 | 相当材质 | 表面处理 | 硬度 | |
普通级 | 精密级 | |||
WASTR | WAUTR | S45C | - | 40~45HRC |
WASTRY | WAUTRY | 四氧化三铁保护膜 | ||
WASTRN | WAUTRN | 无电解镀镍 | ||
WASPR | WAUPR | SUS420F | - | 45~50HRC |
D | H | V |
5~20时 | D+2≤H≤Dx1.5 | V≤D-2 |
21~40时 | D+2≤H≤Dx1.4 | V≤D-4 |
41~60时 | D+2≤H≤Dx1.2 | V≤D-6 |

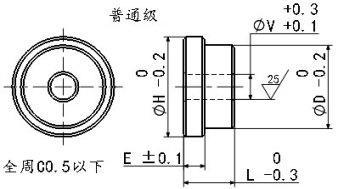

型号 | D | H |
V
V尺寸3以上指定单位0.5mm
|
E
指定单位0.1mm
|
L
指定单位0.1mm
|
|
普通级 | 精密级 | |||||
WASTR
WASTRY
WASTRN
WASPR
|
WAUTR
WAUTRY
WAUTRN
WAUPR
|
5.0~9.0(指定单位0.5mm) | 7.0~12.0(指定单位0.5mm) |
(选择)
2.0
2.6
3.0~58.0
(指定单位0.5mm)
|
1.0~8.0 | 2.0~10.0 |
9.5~20.0(指定单位0.5mm) | 11.5~25.0(指定单位0.5mm) | |||||
21~30(指定单位1mm) | 23~40(指定单位1mm) | |||||
31~40(指定单位1mm) | 33~50(指定单位1mm) | |||||
41~50(指定单位1mm) | 43~60(指定单位1mm) | |||||
51~60(指定单位1mm) | 53~70(指定单位1mm) |
